* Bouwtekeningen Batavia 1 t/m 7

Set Bouwtekeningen Retourschip Batavia

Set van 14 bouwtekeningen.

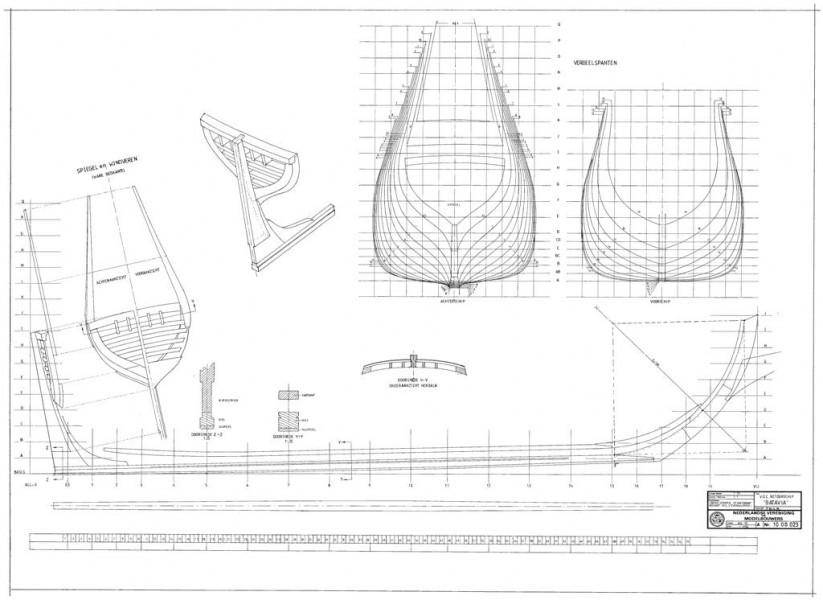

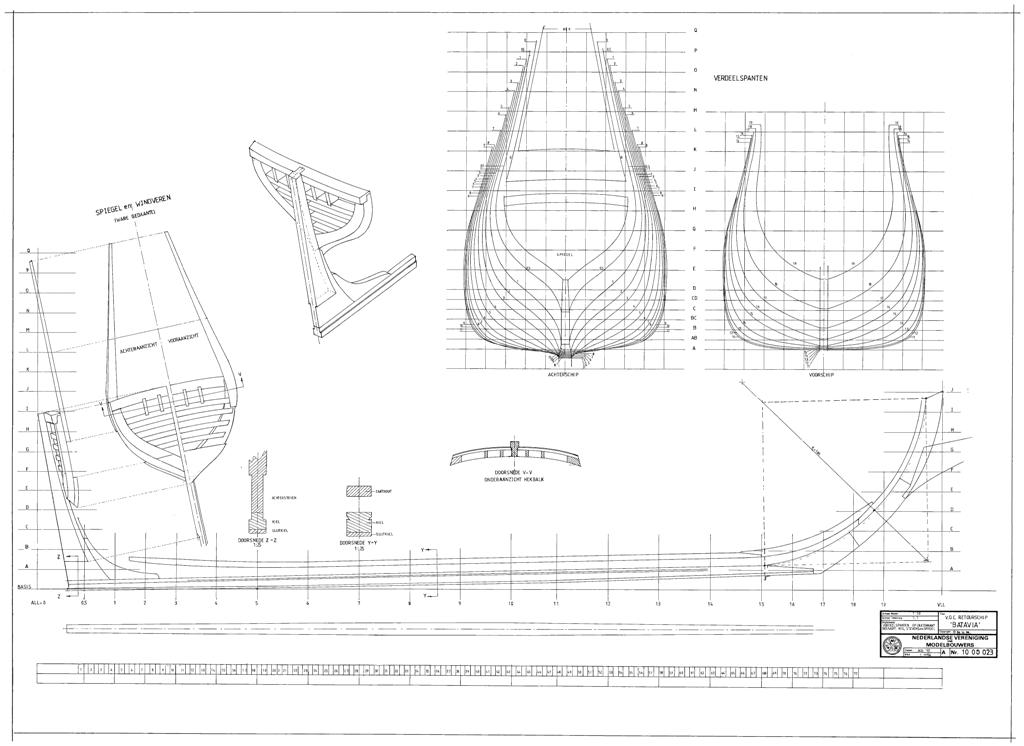

Tekening   1: Verdeelspanten op buitenkant , bouwspanten, kiel, stevens en spiegel.

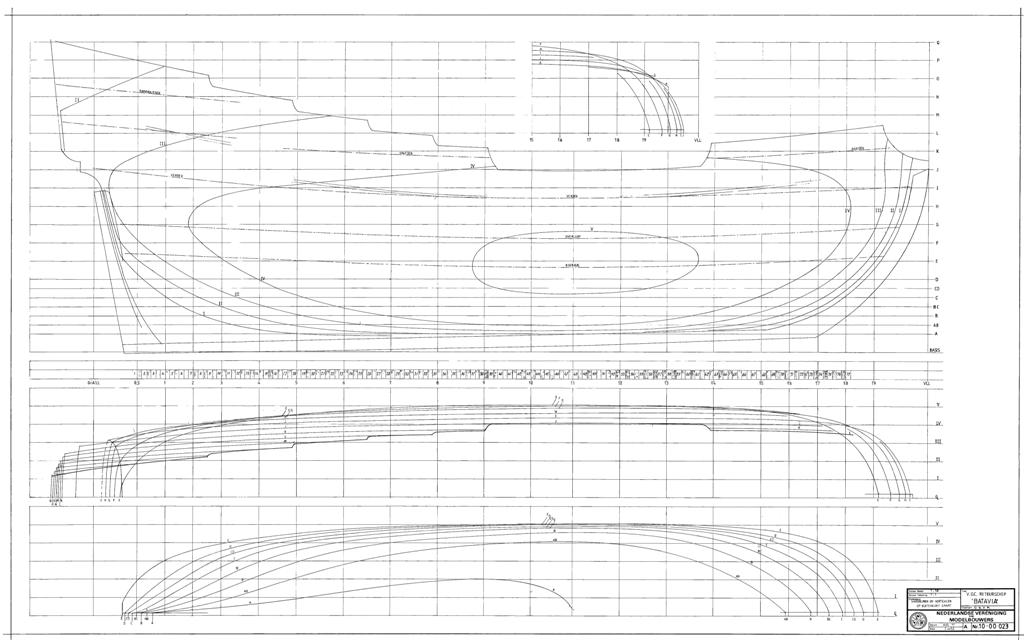

Tekening   2: Waterlijnen en verticalen op buitenkant spant.

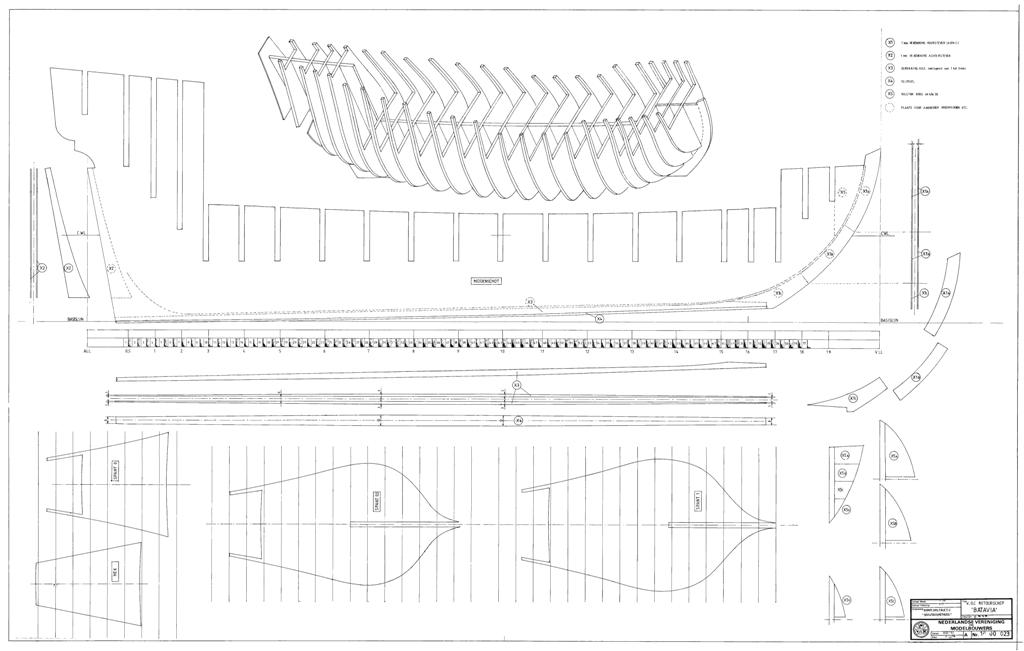

Tekening   3: Rompconstructie "Bouwdoosmethode",

                    Spanten: 0, 0,5, 1, Kiel, Vulstukken enz.

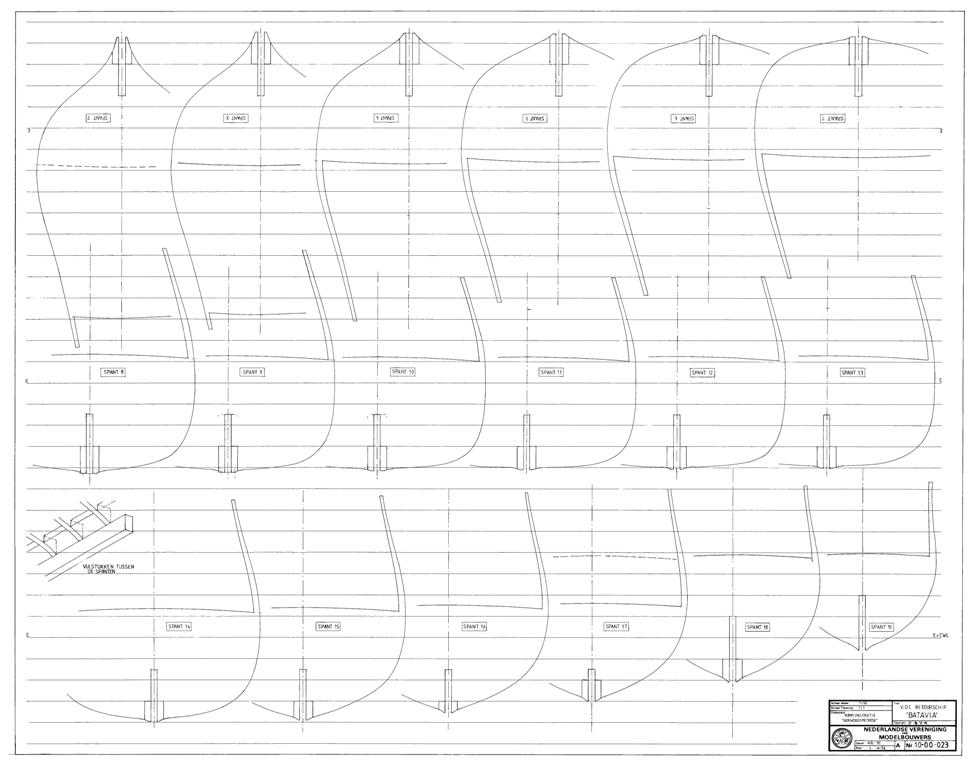

Tekening   4: Rompconstructie "Bouwdoosmethode",

                    Spanten: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19.

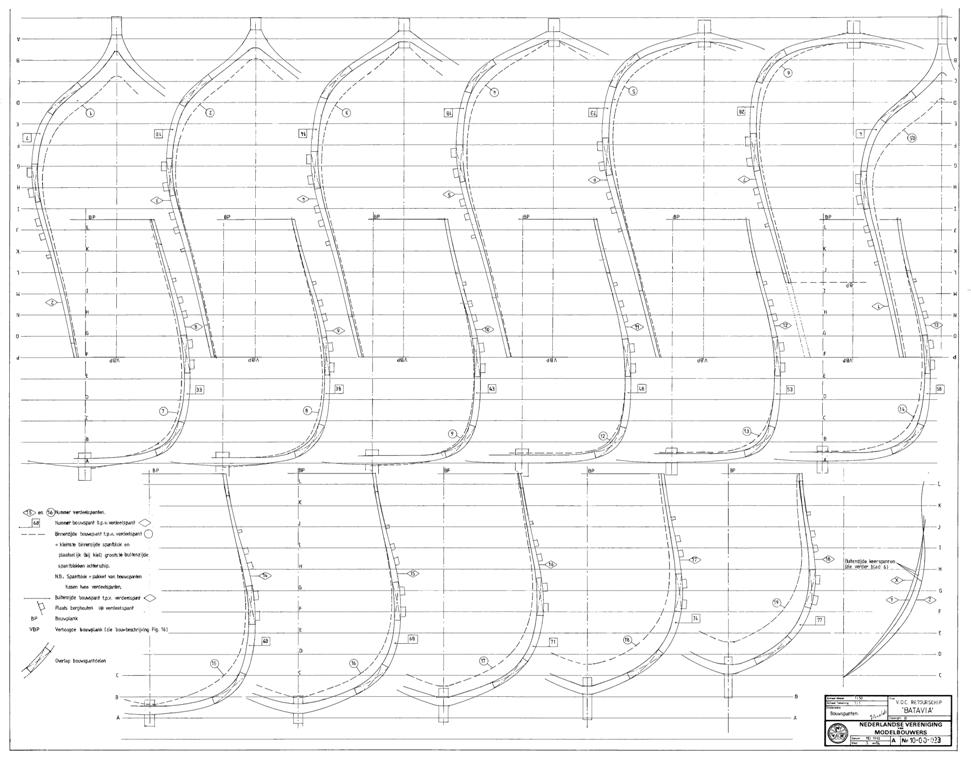

Tekening   5: Bouwspanten: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14. 15. 16. 17. 18

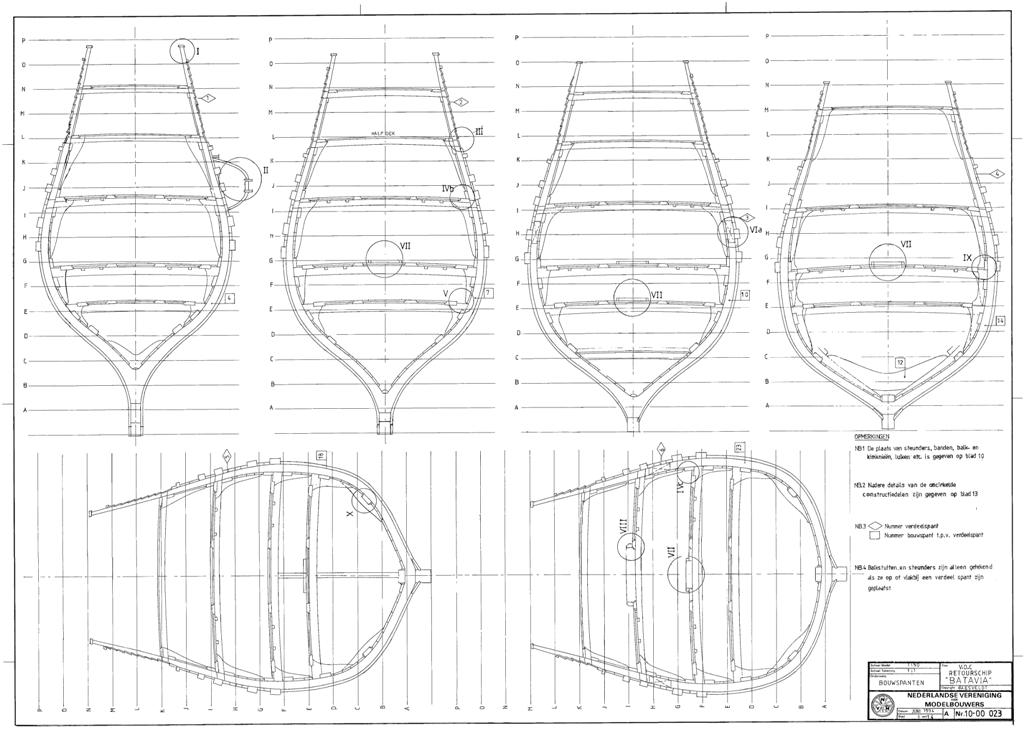

Tekening   6: Bouwspanten: 1, 2, 3, 4, 5, 6 geen Bouwdoosmethode.

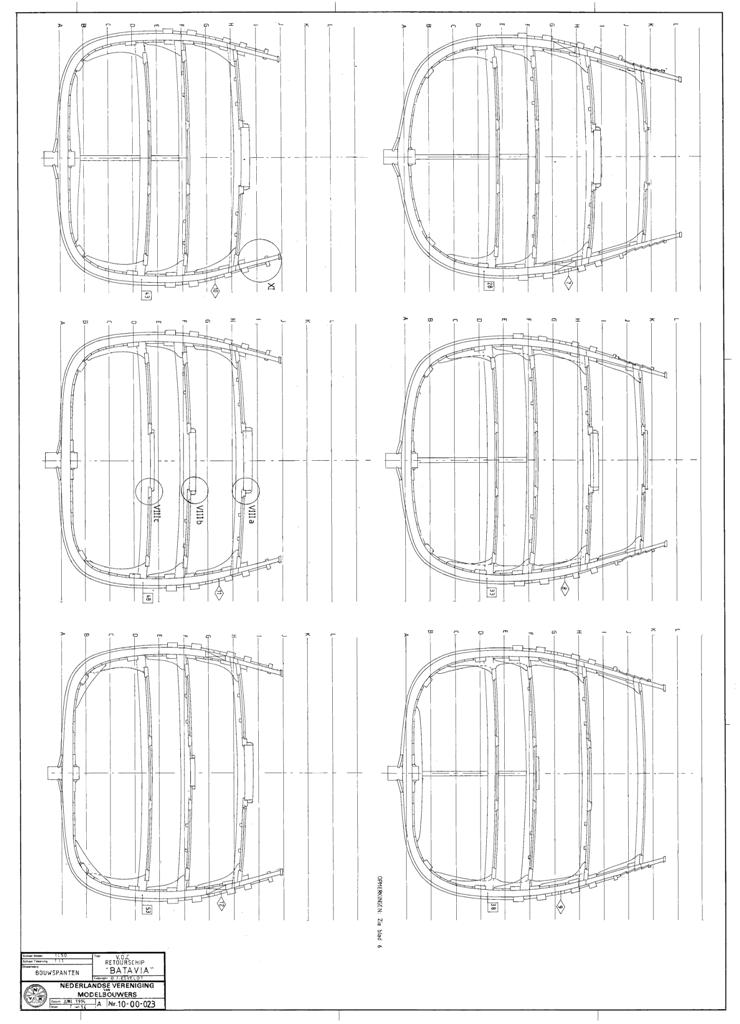

Tekening   7: Bouwspanten: 7, 8, 9, 10, 11, 12 geen Bouwdoosmethode


De andere tekeningen staan in de volgende map.

Tekeningen zijn ook los te bestellen dan betaald u per tekening € 8,90.

Bijzonderheden:

♥ Schaal: 1:50
♥ Lengte: 1140 mm.

zoomzoomzoomzoomzoomzoomzoom batavia blad 1 a.jpg batavia blad 2 a.jpg batavia blad 3 a.jpg batavia blad 4 a.jpg batavia blad 5 a.jpg batavia blad 6 a.jpg batavia blad 7 a.jpg



€ 124,60


Aantal:

Voorraad: 1 stuks.
beschikbaarheid
